（一）產品簡介
過濾器是利用物理阻隔技術來分離介質中其他成分的一種設備。空氣過濾器是用來過濾空氣中固體微粒、水滴及油霧等氣溶膠類雜質，使空氣獲得清凈的主要設備。
MQF-T系列精密氣體過濾器是我公司在成熟的過濾技術基礎上研制開發的新一代空氣凈化裝置系列之一。該產品操作簡便，可有效地進行氣體除塵、脫水、凈化雜質，使被過濾氣體干燥、清潔達到用氣標準。

（二）產品特性
1、該過濾器為管道式過濾器，結構緊湊，體積小，安裝簡單，安全。
2、流通路徑大，壓力損失小
3、濾芯采用美國HV進口高效分水材料。分水效率高，使用壽命長。
4、配有自動排水器，方便排水，節約人工。
5、完全過濾1μ或更大的固態離子上游氣體水份負載允許達2000PPM
去除100%水份，70%油霧

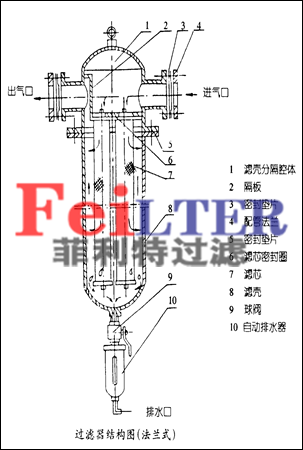

（三）工作原理
精密氣體過濾器利用物理攔截的方式，通過玻纖的攔截、碰撞、吸附等原理，截留住空氣中的固體雜質、微小粉塵、游離水分、油霧等，提供壓縮氣體的潔凈度，能有效保護后續用氣元件的潔凈。

（四）型號說明
                                             MQF       -       T  *
       壓縮氣體精密過濾器
（主管道過濾）                                    流量：m3/mim

（五）技術參數

型號	處理流量 Nm 3 /min	出入管徑	大使用壓力	高使用溫度	參考重量 KG	濾芯
						型號	數量
MQF-T1	1.2	G1”	1.0Mpa	85 ℃以下	1.5	T-001E	1
MQF-T2	2.3	G1”			3.6	T-002E	1
MQF-T3	3.5	G1-1/2 ”			4.5	T-003E	1
MQF-T6	6.0	G1-1/2 ”			6.8	T-006E	1
MQF-T8*	8.5	G2”			6.9	T-007E	1
MQF-T13	13	DN65			8.9	T-013E	1
MQF -T20	20	DN80			45	T-020E	1
MQF -T26	26	DN80			50	T-030E	1
MQF -T45	45	DN100			80	T-030E	2




型號	處理流量 Nm 3 /min	出入 管徑	大使用壓力	高使用溫度	參考重量 KG	濾芯
						型號	數量
MQF -T65	65	DN125	1.0Mpa	85 ℃以下	120	T-030E	2
MQF -T90	90	DN150			142	T-030E	3
MQF -T120	120	DN150			142.5	T-030E	4
MQF -T180	180	DN200			228	T-030E	6
MQF -T240	240	DN200			230	T-030E	8
MQF -T300	300	DN250			297	T-030E	10
MQF -T360	360	DN300			418	T-030E	12
MQF-T450	450	DN300			419	T-030E	15
MQF -T540	540	DN300			420	T-030E	18

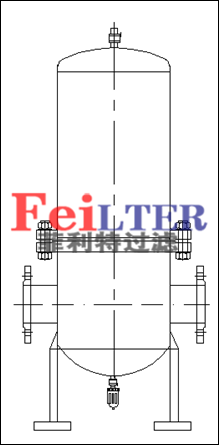

（六）安裝及外形尺寸：



過濾器型號	處理流量 Nm 3 /min	出入管徑	外型尺寸
			總長	總高
MQF-T1	1.2	G1”	105	255
MQF-T2	2.3	G1”	125	335
MQF-T3	3.5	G1-1/2 ”	135	335
MQF-T6	6.0	G1-1/2 ”	135	565
MQF-T8*	8.5	G2”	135	740
MQF-T13	13	DN65	325	805
MQF -T20	20	DN80	325	805
MQF -T26	26	DN80	365	805
MQF -T45	45	DN100	465	820





過濾器型號	處理流量 Nm 3 /min	出入管徑	外型尺寸 外徑                   總高
			MQF -T65	65	DN125	520	855
MQF -T90	90	DN150	520	1220
MQF -T120	120	DN150	520	1220
MQF -T180	180	DN200	650	1335
MQF -T240	240	DN200	650	1335
MQF -T300	300	DN250	820	1520
MQF -T360	360	DN300	950	1645
MQF-T450	450	DN300	950	1645
MQF -T540	540	DN300	950	1645

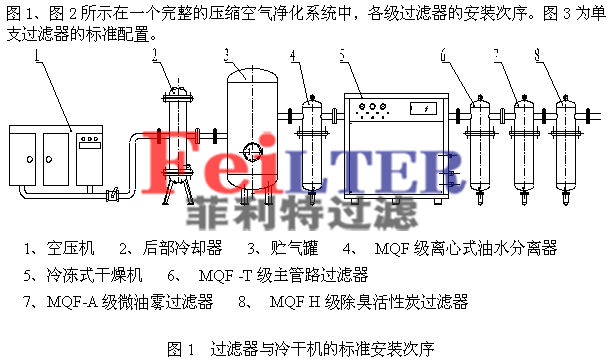

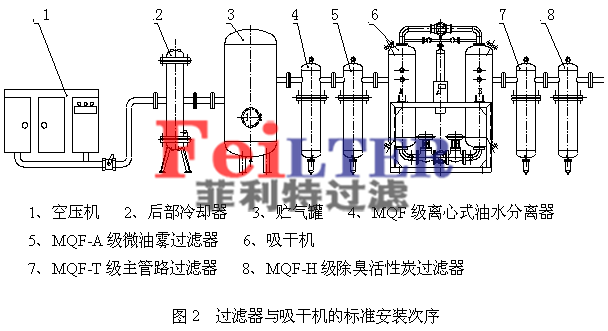

（七）安裝位置示意圖
