Y型過濾器產品介紹：

焊接Y型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中，保護各種計量儀器、泵機、閥門、蔬水器等設備?？刮坌詮?，排污方便；流通面積大，壓力損失??；結構簡單，體積小，

Y型過濾器產品用途：

Y型法蘭過濾器是輸送介質的管道系列去除雜質顆粒不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。

1、適用介質：水、氨、油品、蒸汽、氣體、烴類等；

2、適用溫度：鑄鐵≤80℃、鑄鋼 -2℃0-350℃、不銹鋼 -80℃-480℃；

3、使用壓力：PN2.0-10.0Mpa。


Y型過濾器過濾網精度選用：

一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

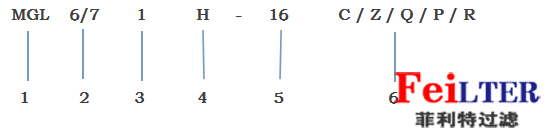

Y型過濾器過濾型號意義：

1、代表閥門類型代號：GL表示過濾器；
2、代表連接形式代號：6表示錐管內螺紋連接、7表示承插焊連接;
3、代表結構形式代號：1表示直通式;
4、代表密封面材料代號：H表示不銹鋼;
5、代表殼體壓力代號：16表示  16kg;
6、代表殼體材質代號：Z表示鑄鐵、Q表示球墨鑄鐵、C表示碳鋼、P表示不銹鋼304、R表示不銹鋼316;

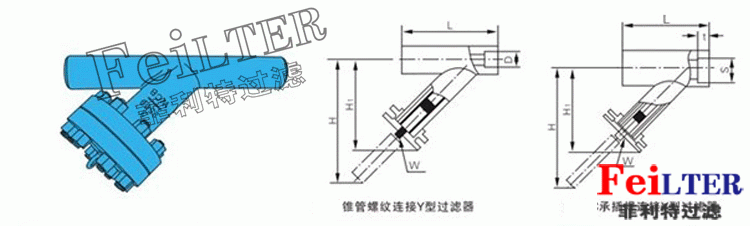

Y型過濾器外形結構圖：


Y型過濾器尺寸參數：

Y型過濾器分類說明：

本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
過濾器用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。

Y型過濾器安裝示例圖：
